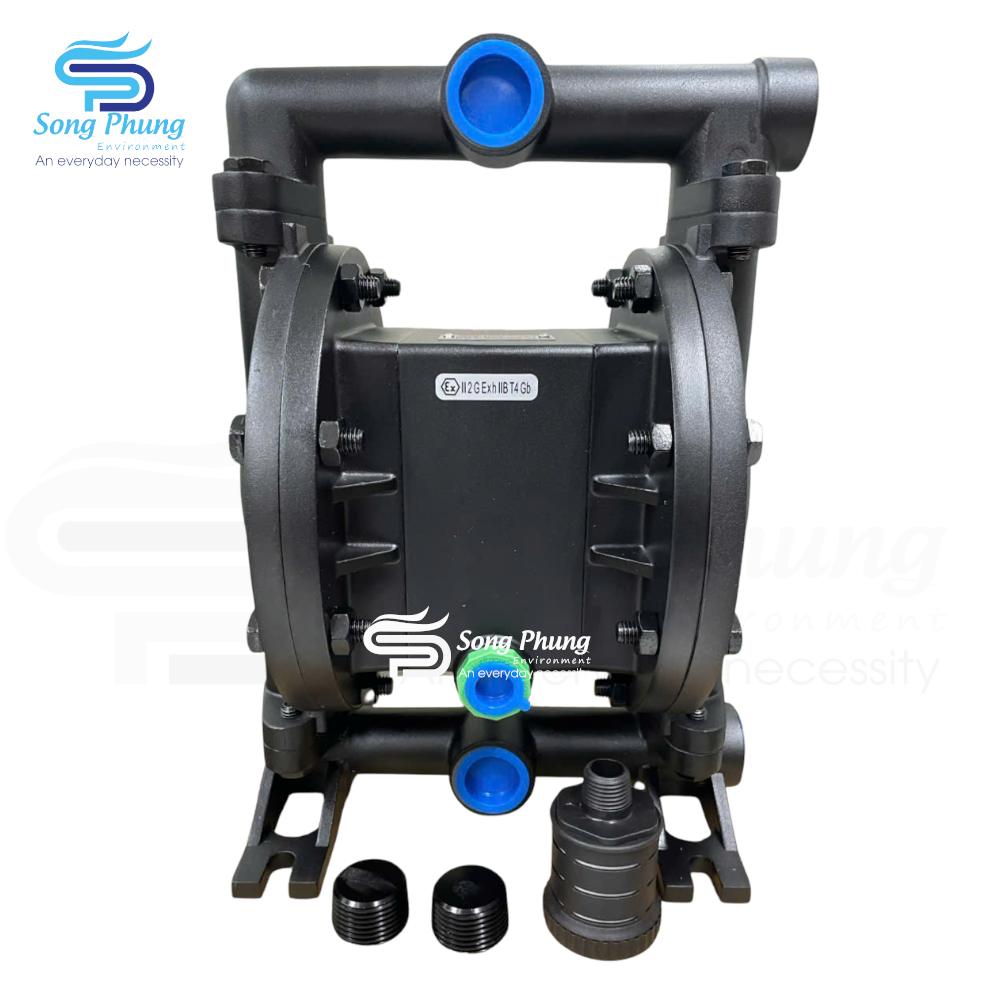

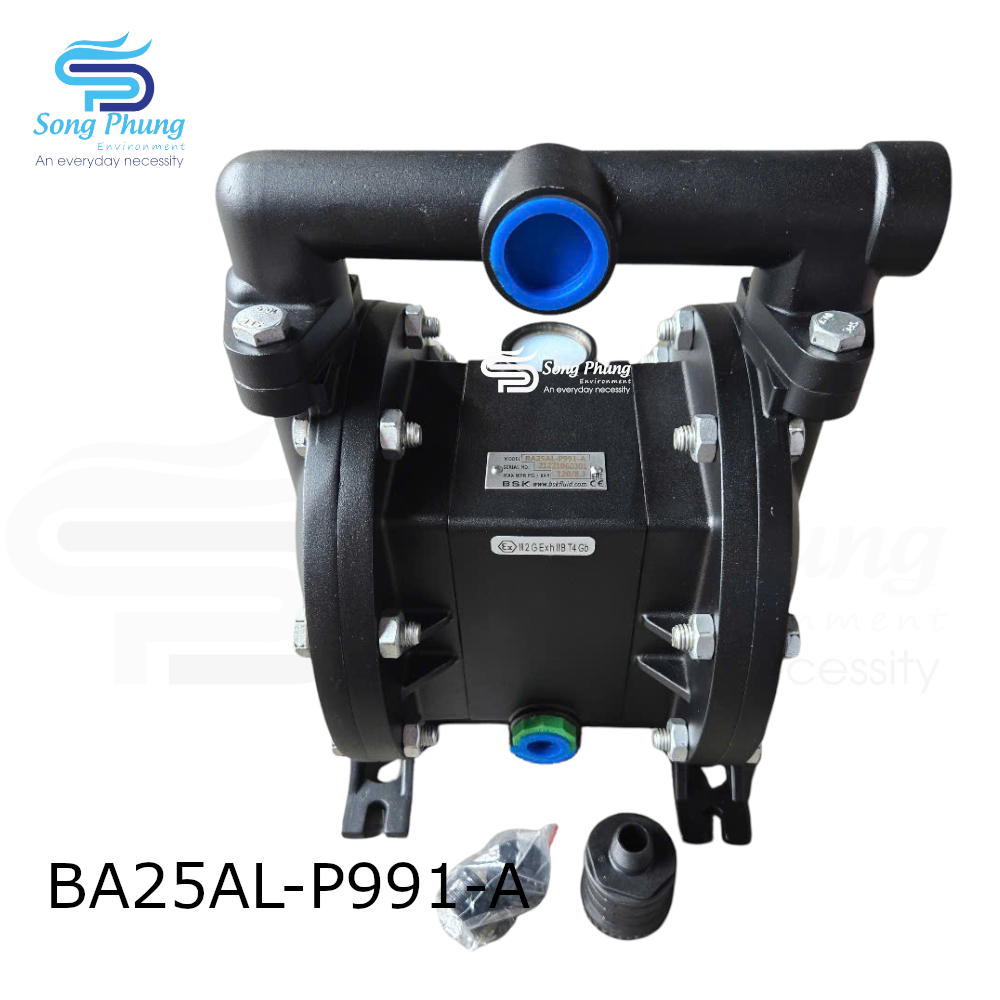

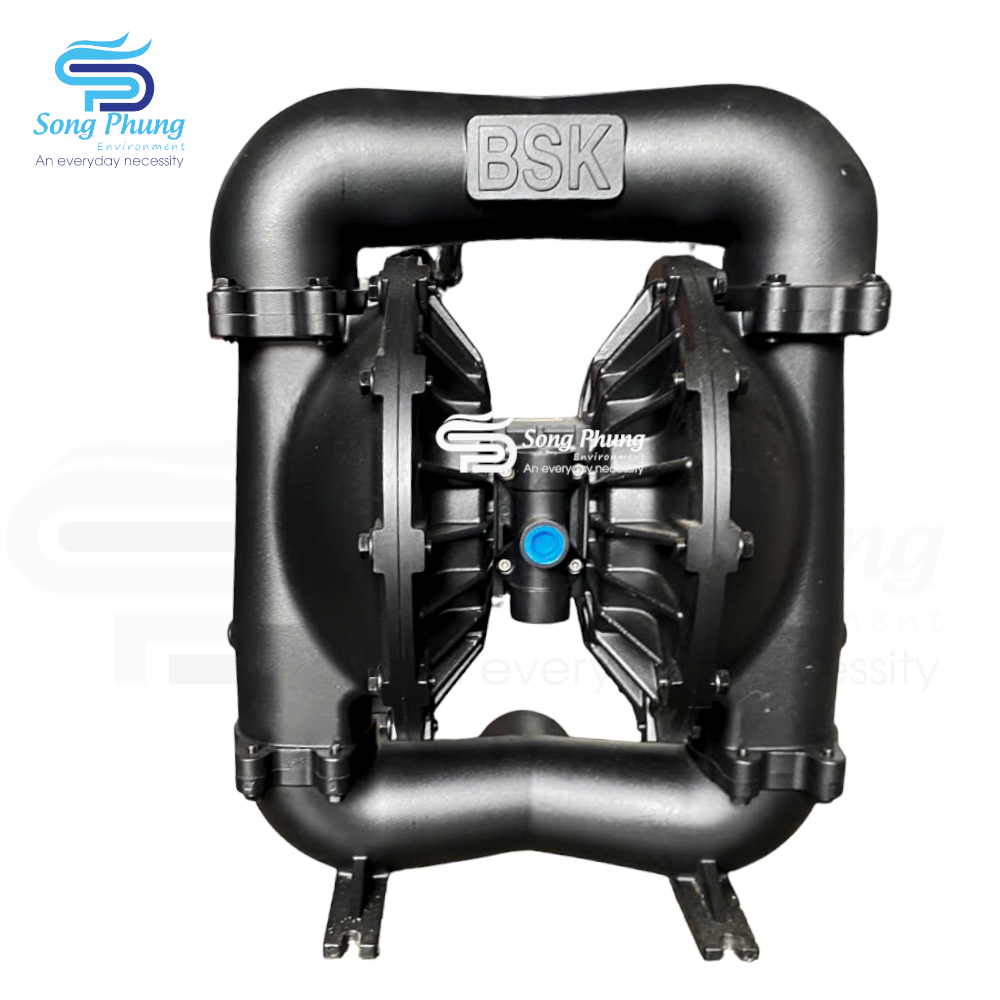

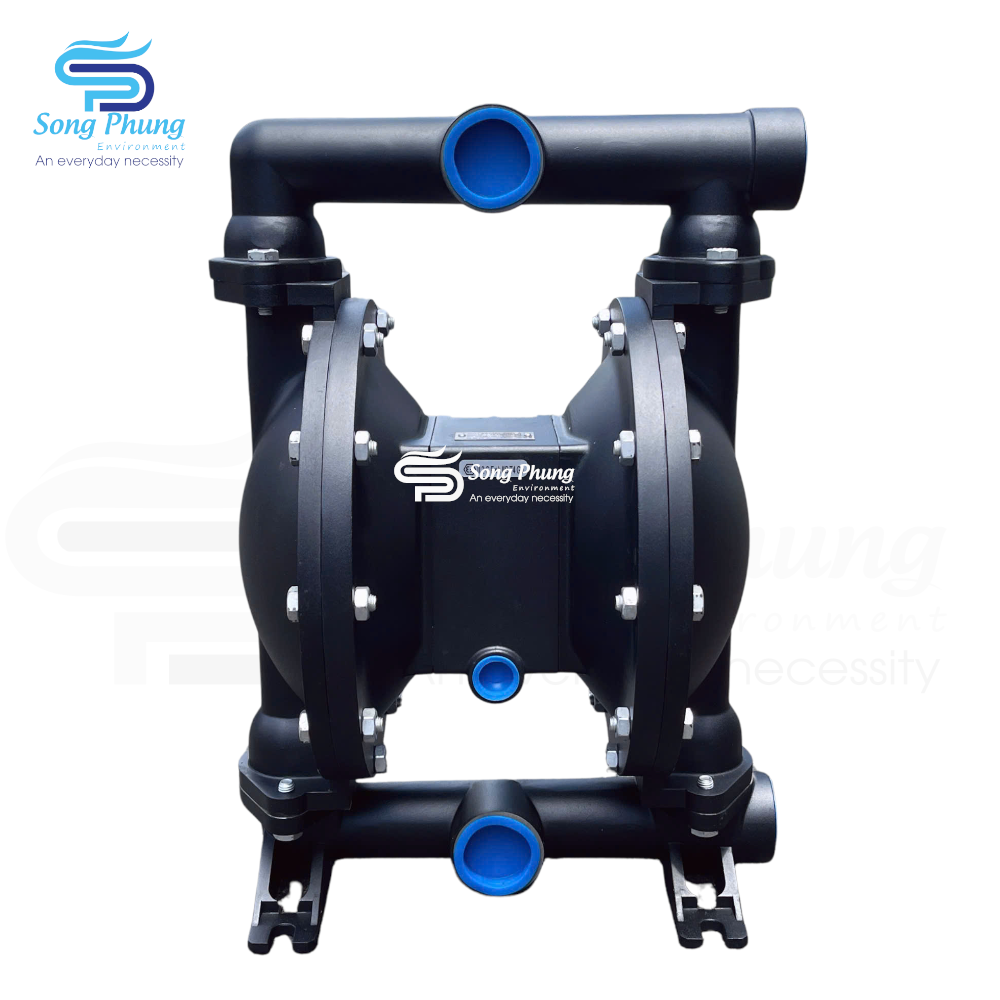

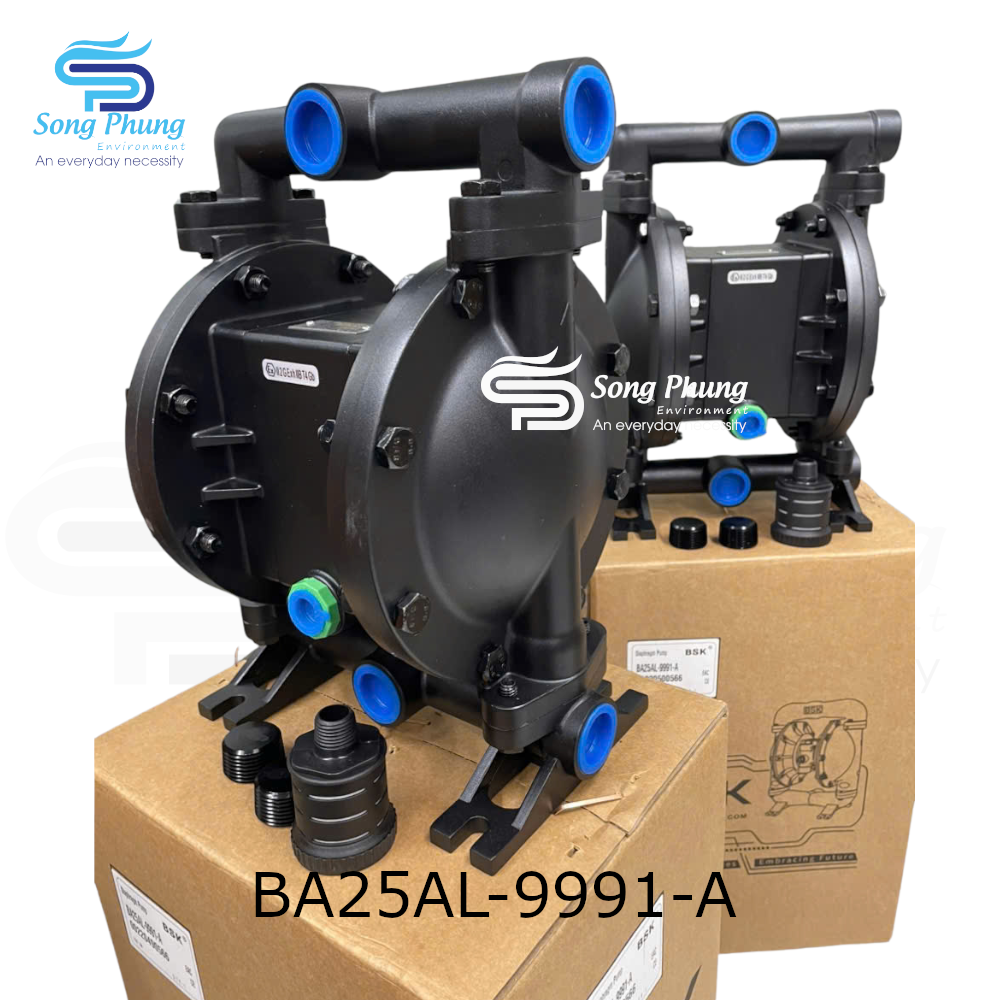

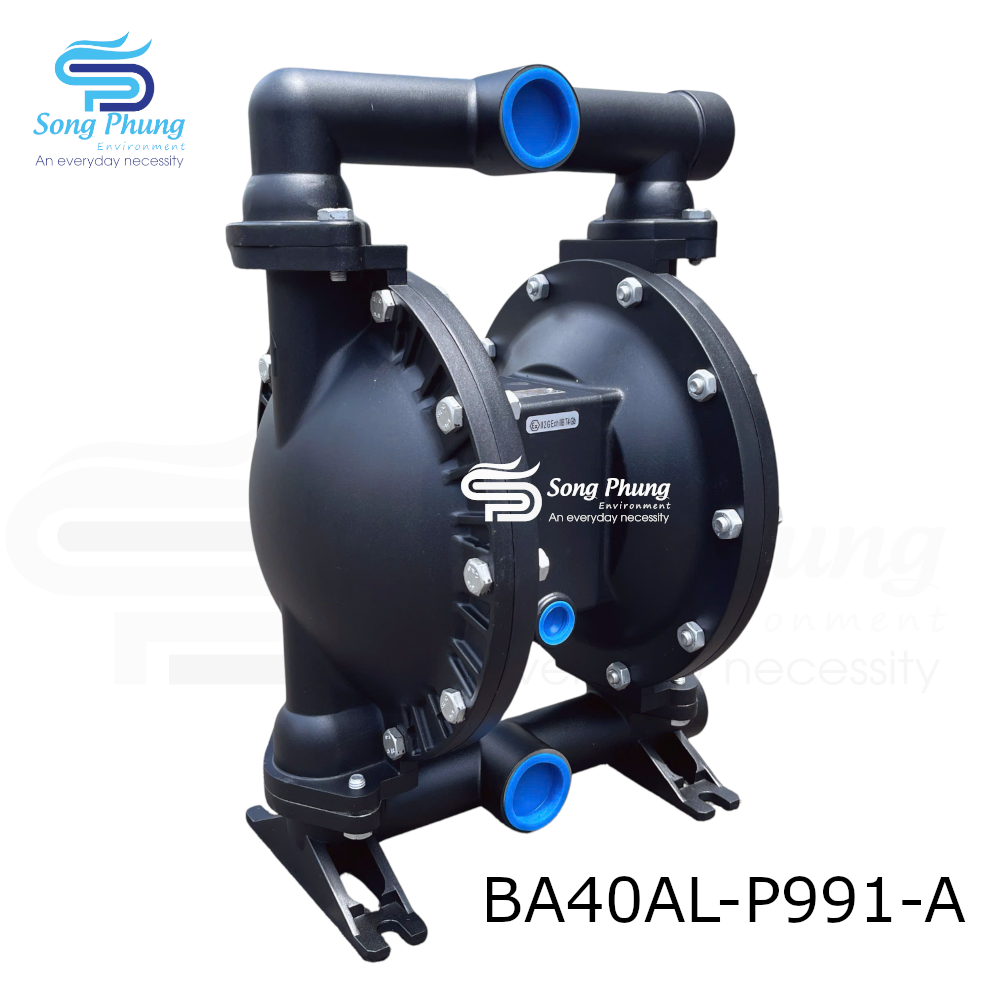

Bơm màng BSK thân nhôm
Đặc điểm, các thông số kỹ thuật, bản vẽ cắt trong catalog sản phẩm:
- Để chọn máy bơm màng cho ứng dụng cụ thể, cần có dữ liệu sau.
– Loại dung dịch hoặc bột cần bơm
– Công suất (lít/giờ)
– Áp suất đẩy của bơm
– Và một vài yếu tố phụ như: chiều cao hút, kích cở vật rắn, nhiệt độ dung dịch, lượng khí cung cấp,… - Một loạt các phụ kiện ống giảm thanh, van một chiều, bộ lọc khí và chỉnh áp, khớp nối chống rung, cảm biến mức, bình tích áp, đồng hồ áp v.v. được cung cấp theo yêu cầu để hoàn thiện hệ thống định lượng.
Giới thiệu về bơm màng khí nén BSK
Máy bơm màng đôi hoạt động bằng khí nén (AODD) được phân loại là máy bơm kiểu chuyển động tịnh tiến, chuyển động tịnh tiến. Chúng hoạt động bằng cách dịch chuyển chất lỏng từ một trong hai khoang chất lỏng của nó sau mỗi lần hoàn thành hành trình. Để vận hành, bơm màng cần có một lượng áp suất nhất định (được đo bằng pound trên inch vuông, bar, kg/cm2,….) và thể tích không khí (được đo bằng feet khối mỗi phút, m3/p, l/s,….) để cung cấp lượng chất lỏng thích hợp.
Sự thiên tài đơn giản của thiết kế máy bơm AODD có nghĩa là chỉ có một số bộ phận bị ướt chuyển động: hai màng ngăn được nối với nhau bằng một trục chung, hai bi van đầu vào và hai bi van đầu ra. Các màng ngăn hoạt động như một màng ngăn cách giữa nguồn cung cấp khí nén và chất lỏng. Dẫn động màng ngăn bằng khí nén thay vì trục giúp cân bằng tải trọng trên màng ngăn, giúp loại bỏ ứng suất cơ học khỏi hoạt động và kéo dài tuổi thọ của màng ngăn. Điều này cũng cho phép các bi van mở và đóng trên các đế van, điều khiển dòng chất lỏng. Thiết kế và vận hành đơn giản này giúp người vận hành dễ dàng tìm thấy áp suất và lưu lượng chính xác để tối ưu hóa hoạt động
Cụ thể hơn, bơm AODD bắt đầu hoạt động khi hệ thống phân phối không khí hướng nguồn cấp khí đến buồng khí bên phải và mặt sau của màng ngăn. Điều này di chuyển màng ngăn ra khỏi khối trung tâm và hướng tới buồng chất lỏng, trong quá trình đó kéo màng ngăn đối diện vào trong. Điều này có nghĩa là màng ngăn đối diện hiện đang trong hành trình hút. Đồng thời, áp suất khí quyển đẩy chất lỏng vào đường ống nạp, buộc bi van đầu vào rời khỏi chỗ ngồi của nó. Điều này cho phép chất lỏng di chuyển qua bi van đầu vào và vào buồng chất lỏng.
Khi buồng chất lỏng bên phải được điều áp đạt đến dung tích chất lỏng, van khí sẽ chuyển hướng khí nén sang mặt sau của màng ngăn đối diện. Điều này buộc màng ngăn ra khỏi khối trung tâm trong khi kéo màng ngăn bên phải về phía cách máy bơm hoạt động với khối trung tâm. Thao tác này sẽ đóng bi van đầu vào ở phía đối diện đồng thời nhấc bi van xả ra khỏi chỗ ngồi của nó và buộc chất lỏng chảy qua ống xả. Quá trình này được lặp lại cho phía đối diện, với việc làm đầy khoang chất lỏng, không khí cưỡng bức chuyển hướng các màng ngăn và áp suất được tạo ra buộc bi van xả rời khỏi chỗ ngồi của nó khi chất lỏng di chuyển qua ống xả
Khi bơm màng AODD đạt đến điểm bắt đầu ban đầu, mỗi màng bơm đã trải qua một lần hút và một lần xả, tạo thành một chu kỳ bơm.
Ứng dụng của bơm màng khí nén:
Bơm màng điều khiển bằng động cơ thường được sử dụng cho các ứng dụng đo lường, định lượng hoặc phân phối nhưng máy bơm AODD có xu hướng là thiết bị thông dụng, thường được sử dụng trong các ứng dụng chuyển tải. Chúng có chi phí tương đối thấp và đáng tin cậy; chúng có thể chạy khô và có thể bơm chất lỏng bẩn/bị nhiễm bẩn.
Một số ứng dụng của bơm màng khí nén phổ biến như sau:
Khai thác mỏ (Có thể hoạt động trong khu vực được phân loại/nguy hiểm) |
· Khử nước trên và dưới mặt đất và mỏ đá
· Chuyển bùn mài mòn và hỗn hợp bùn · Thuốc thử định lượng · Chuyển dung môi để tách khoáng chất từ quặng · Vận chuyển nhiên liệu cho phương tiện, thiết bị |
Sơn và phủ (Có thể bơm dung dịch có độ nhớt thấp đến rất nhớt và có khả năng cắt thấp/truyền chất lỏng nhẹ nhàng) |
· Vận chuyển, phân phối và định lượng sơn, mực và thuốc nhuộm
· Bơm cấp liệu cho súng phun · Rửa/làm sạch đường sơn bằng dung môi |
Gốm sứ (Có thể hoạt động với bùn có độ mài mòn cao) |
· Tấm gốm
· Khuôn làm đầy · Bùn gốm tuần hoàn · Chuyển nước thải |
Hóa chất (Khả năng kháng hóa chất tuyệt vời với các hóa chất ăn mòn/nguy hiểm) |
· Xếp dỡ tàu chở dầu, totes và thùng
· Máy bơm tiện ích di động · Pha trộn/định lượng hóa chất |
Mạ điện và Anodizing |
· Bổ sung hóa chất trong bể xi mạ, hoàn thiện kim loại
· Khuấy trộn dung dịch tẩy rửa · Tuần hoàn chất lỏng để tránh lắng đọng · Lọc (khi yêu cầu tinh chế quan trọng đối với các bộ phận chất lượng cao) · Bốc dỡ chất thải rắn, ăn mòn |
Bột giấy và giấy |
· Mực in
· Keo dán · Đất sét cao lanh · Vận chuyển lượng lớn · Nhựa · Phân tán |
Dầu khí (Có thể hoạt động trong khu vực được phân loại/nguy hiểm) |
· Chuyển ao lắng
· Chuyển dầu và glycol · Bể chứa dầu · Cấp vào máy ép bùn · Chuyển giao số lượng lớn |
Xử lý nước / nước thải |
· Chuyển vật liệu rắn
· Cấp vào máy ép bùn · Cấp vào bể chứa · Máy bơm tiện ích khác |
Lợi ích, ưu điểm của sản phẩm bơm màng khí nén BSK
- Là một máy bơm chuyển động tích cực, sử dụng sự kết hợp của việc chuyển động qua lại của màng làm bằng chất liệu cao su, nhựa dẻo hoặc Teflon môt cách phù hợp.
- Lợi thế của bơm màng là không cần trở lại kiểm tra các van mà vẫn bơm được chất lỏng một cách trực tiếp.
- Bơm màng sử dụng một luồng khí từ máy nén khí để vận hành do đó nó trở nên an toàn trong môi trường cháy nổ.
- Bơm màng có tính năng tự mồi hoàn hảo, vận chuyển các loại bùn loãng, axit.
- Bơm màng khí nén BSK bền và chịu áp lực cao theo công suất hoạt động của một máy ép bùn .
- Máy ép bùn khung bản trong một số trường hợp được lắp đặt ngoài trời, do đó, máy bơm bắt buộc phải có khả năng chống ăn mòn cao.
- Bề mặt của bơm BSK là anodized cứng và chết đúc, đặc tính chống ăn mòn tốt và độ bền cao.
- Được cung cấp các đầu nối bích có khả năng chịu áp lực cao, chống rò rỉ và tiếng ồn và độ rung thấp; van khí của nó là đặc tính của siêu kháng để làm bẩn và không có điểm chết.
- Thiết kế mô-đun của động cơ không khí BSK tạo điều kiện tháo gỡ và bảo dưỡng định kì dễ dàng.
