Phân biệt kiểu kết nối đầu lõi lọc tinh: DOE, SOE và tiêu chuẩn

Phân biệt kiểu kết nối đầu lõi lọc tinh: DOE, SOE và tiêu chuẩn

Với vô số loại bộ lọc cartridge công nghiệp hiện có trên thị trường, việc lựa chọn hình dạng, kích thước và loại phù hợp với nhu cầu lọc cụ thể của bạn có thể rất khó khăn.

Việc hầu hết các cartridge đều có tên gọi phức tạp, đầy thuật ngữ chuyên ngành như “2.5 DOE” và “Loại 226 Tùy chọn G” càng làm tăng thêm sự khó hiểu trong quá trình ra quyết định.

Để luôn cung cấp cho bạn những thông tin hữu ích, chúng tôi đã tạo ra hướng dẫn này nhằm làm rõ thuật ngữ về bộ lọc cartridge và đơn giản hóa quy trình đặt hàng và đặt hàng lại của bạn.

Bộ lọc Cartridge kết nối DOE so với SOE

Một trong những cách phân loại phổ biến và đơn giản nhất của bộ lọc cartridge là DOE hoặc SOE.

Cả hai đều có những ưu điểm và nhược điểm riêng:

• DOE – Loại cartridge lọc phổ biến nhất là DOE, hay Double Open Ended (hai đầu mở). Các cartridge này không có gioăng kín ở cả hai đầu, do đó có tên gọi như vậy. Thay vào đó, vỏ hộp lọc được thiết kế để bịt kín một đầu và ngăn chặn chất gây ô nhiễm đi vòng qua hộp lọc.
• SOE – Như tên gọi cho thấy, hộp lọc một đầu hở (Single Open Ended – SOE) có một đầu được bịt kín. Việc bịt kín này thường được thực hiện bằng cách sử dụng nắp polypropylene. Bằng cách sử dụng nắp ở một đầu, việc lọc vòng qua là không thể, vì vậy các hệ thống yêu cầu lọc có độ tinh khiết cao hơn thường sử dụng loại hộp lọc này. Chi phí cao hơn liên quan đến nắp bịt đầu khiến loại này không được sử dụng trong các ứng dụng thông thường.

Thuật ngữ đặt tên hộp lọc (cartridge)

Ngoài các phân loại SOE và DOE, các hộp lọc công nghiệp có thể được đặt tên theo loại, chức năng hoặc theo một thành phần của bộ lọc.

• Loại 222 – Loại bộ lọc này hầu như luôn là SOE, sử dụng nắp ở một đầu. Chúng chứa các gioăng kép bịt kín vỏ hộp lọc để cung cấp khả năng bảo vệ chống rò rỉ tốt hơn so với hộp lọc DOE thông thường.
• Loại 226 – Còn được gọi là bộ lọc cartridge vệ sinh, loại 226 có gioăng kép tương tự như loại 222. Loại cartridge này bao gồm các vây khóa, đảm bảo việc lắp đặt bộ lọc đúng cách. Khi lắp đặt loại cartridge này vào vỏ bộ lọc cartridge vệ sinh, nó phải được căn chỉnh chính xác với lỗ mở và xoay khi đẩy vào. Điều này đảm bảo khóa hoàn toàn và bảo vệ chống rò rỉ hiệu quả.
• Đầu phẳng (Flat End) – Thường được sử dụng với vỏ bộ lọc cartridge tương thích với DOE và loại 222, cartridge đầu phẳng là loại SOE có nắp nhựa phẳng dùng để làm kín.
• Đầu nhọn (Spear) – Một cartridge SOE có nắp nhọn thay vì nắp phẳng. Nó sử dụng một giá đỡ để loại bỏ khả năng lung lay của cartridge, cho phép nó duy trì độ kín. Cartridge loại 226 cũng có thể có cấu hình đầu này.
• Cartridge lưu lượng cao – Được thiết kế cho lưu lượng cao. Các cartridge này có diện tích bề mặt lớn hơn nhiều so với cartridge tiêu chuẩn. Hầu hết các bộ lọc có đường kính 6,5 inch và dài 40 inch với lưu lượng tối đa 350 gpm, trong khi các bộ lọc tiêu chuẩn có đường kính 2,5 inch và dài 10 inch có lưu lượng tối đa 5 gpm.

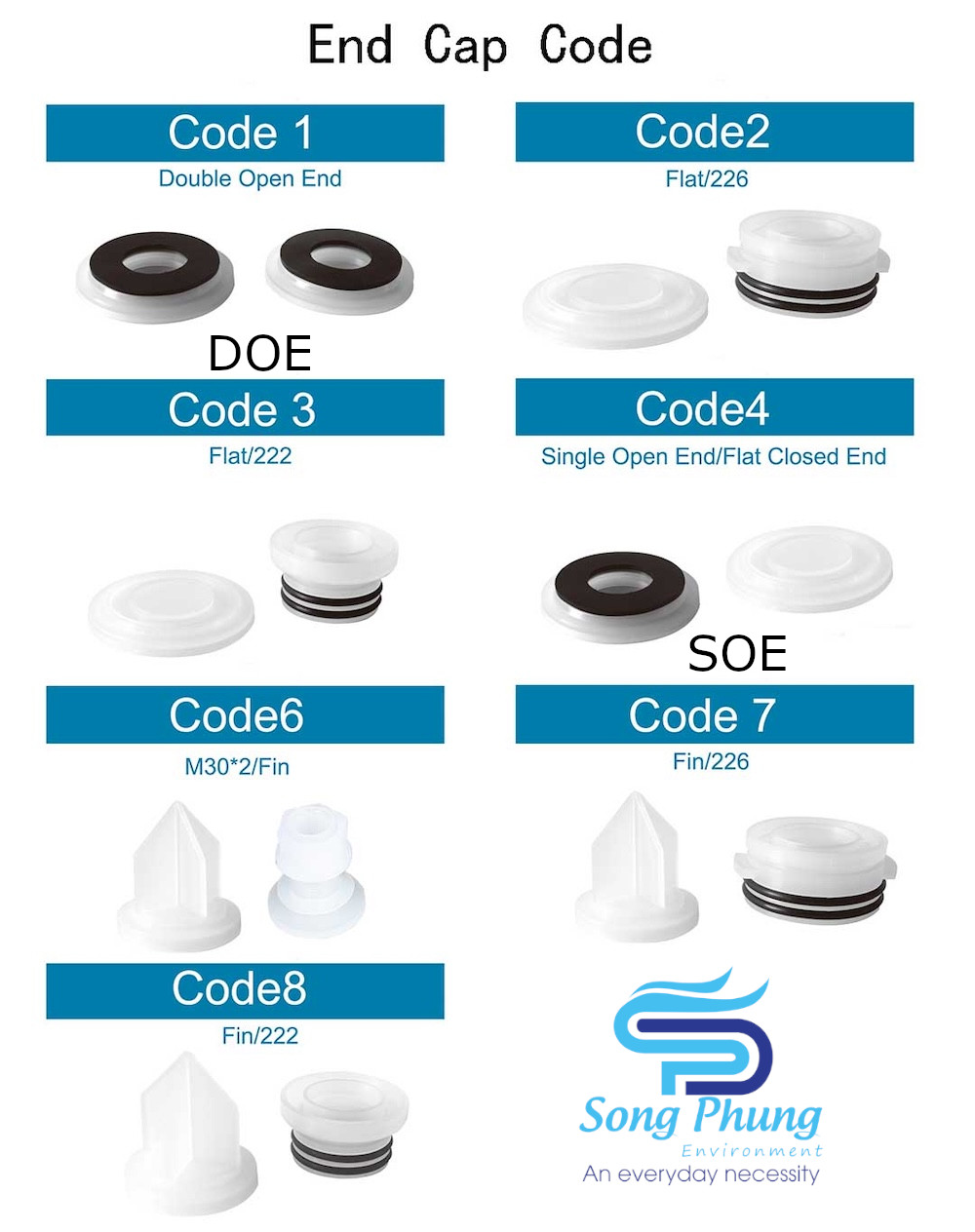

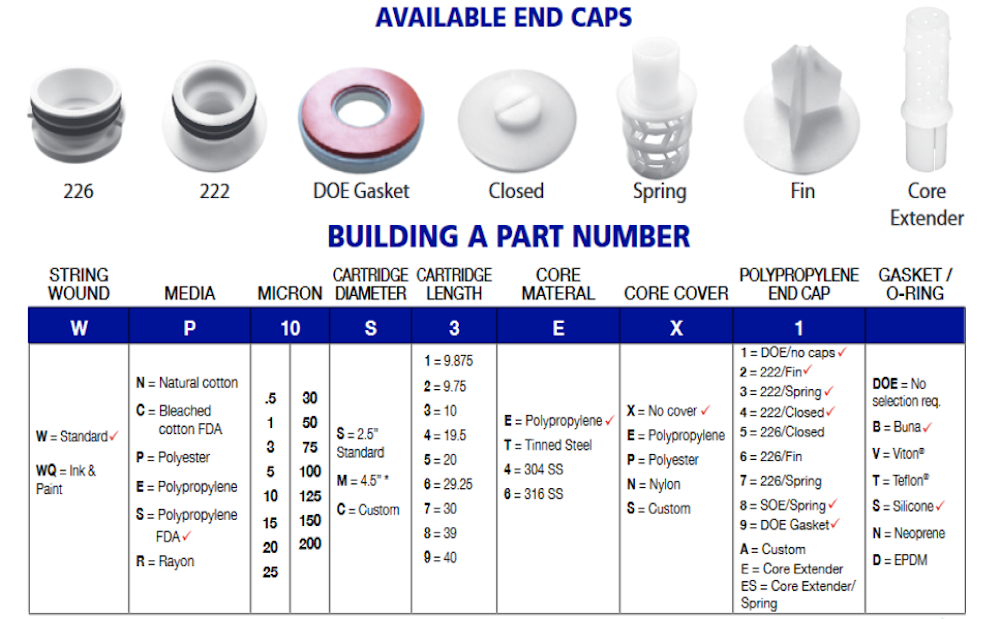

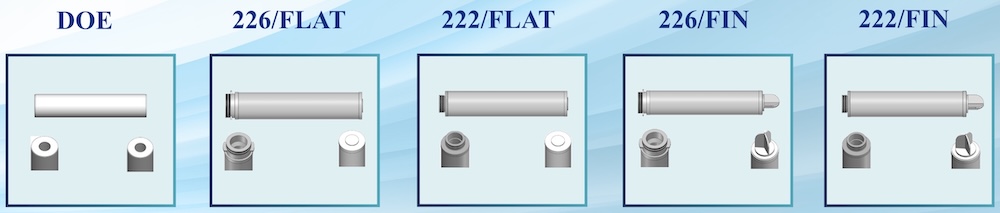

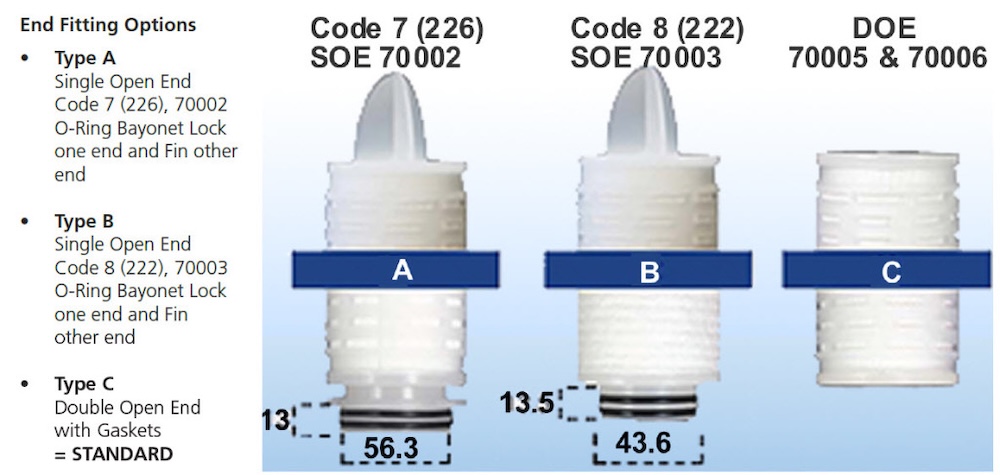

Tham khảo hình ảnh về các đầu kết nối lọc tinh:

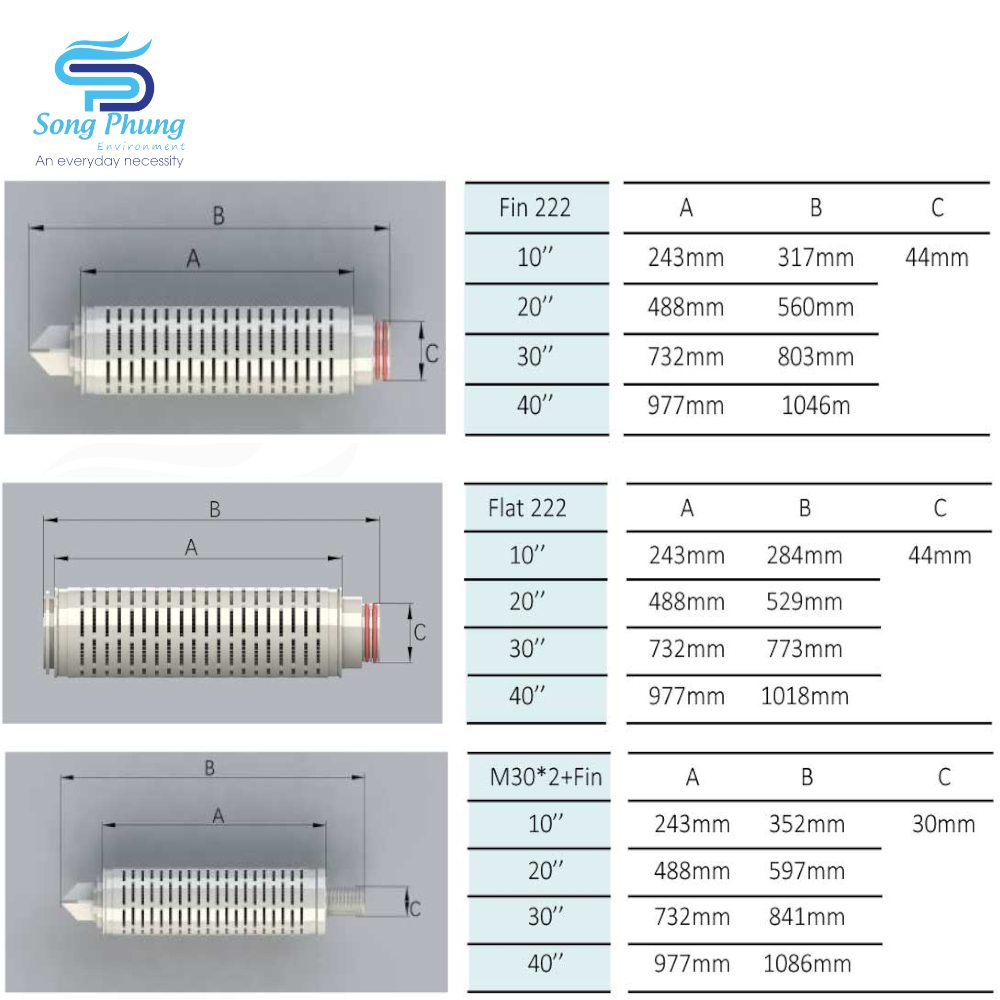

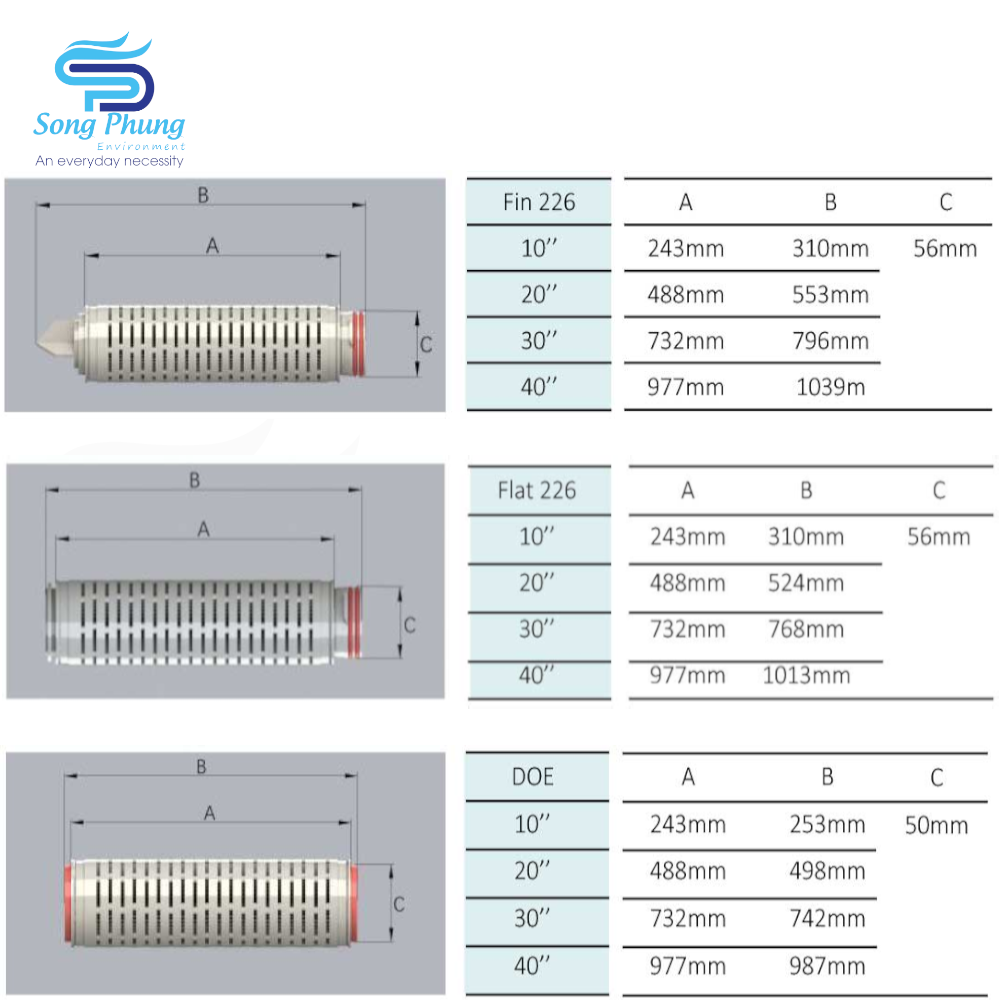

Kích thước tham khảo của các dạng lõi lọc với các kiểu kết nối khác nhau

Các bộ lọc cartridge vi lọc thường bao gồm nhiều vật liệu khác nhau, chẳng hạn như PES (Polyethersulfone), PTFE (Polytetrafluoroethylene), PP (Polypropylene), NL66, và nhiều loại khác. Chúng có nhiều kích cỡ khác nhau, và Song Phụng cũng cung cấp nhiều tùy chọn sửa đổi đầu cuối để đáp ứng nhu cầu ứng dụng đa dạng. Các cartridge lọc này cung cấp nhiều tùy chọn về độ lọc micron, cho phép người dùng lựa chọn mức micron phù hợp theo yêu cầu lọc cụ thể của họ.

Trên đây là một số khái niệm cơ bản về các kiểu kết nối đầu lõi lọc tinh, nếu bồn lọc tinh bạn đang sử dụng cần thay thế lõi lọc mới mà chưa biết kiểu kết nối là gì thì có thể tham khảo và so sánh với các hình ảnh trong bài viết này để tìm được lõi lọc đúng như yêu cầu nhé
